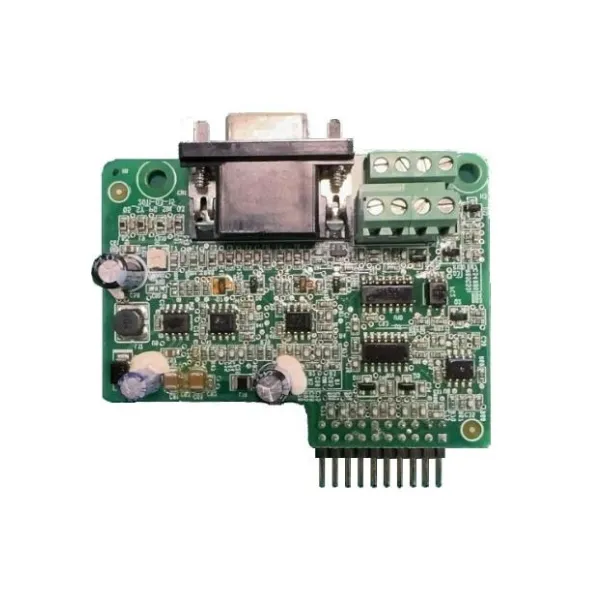

PG-плата EC-PG106-05-S (абсолютный энкодер ENDAT/SSI) Применимо для серий: GD300L, GD350, GD600, GD800, GD380L, GD390L
Плата датчика обратной связи INVT EC-PG106-05-S — это специализированный модуль расширения для частотных преобразователей INVT, обеспечивающий поддержку абсолютных энкодеров с интерфейсами ENDAT 2.1 и SSI. Плата для преобразователя частоты устанавливается в соответствующий слот расширения и позволяет реализовать высокоточное векторное управление с обратной связью по скорости и положению.
Данная плата для частотных преобразователей совместима с модельным рядом ПЧ INVT:
- GD300L — серия для лифтового применения
- GD350 — многофункциональная серия
- GD600 — высокопроизводительная векторная серия
- GD800 — серия для тяжёлых режимов
- GD380L — серия для лифтов с синхронными двигателями
- GD390L — серия для лифтов с прямым приводом
Поддерживаемые датчики
Плата рассчитана на работу с абсолютными энкодерами типа:
- Heidenhain ECN1313 (EnDat 2.1)
- Heidenhain ECN413 (EnDat 2.1)
- Другие энкодеры с интерфейсами EnDat 2.1 и SSI, выдающие дифференциальный синусоидальный сигнал ~1 Vpp
Абсолютный энкодер не требует калибровки после включения питания — он всегда «знает» своё точное положение. Это критически важно для лифтовых систем, кранового оборудования и высокоточных электроприводов.
Преимущества использования платы EC-PG106-05-S
- Высокая точность позиционирования — поддержка абсолютных координат без поиска нулевой метки.
- Энергонезависимость — положение сохраняется после отключения питания.
- Универсальность — одновременная поддержка протоколов EnDat 2.1 и SSI.
- Быстродействие — частотный диапазон до 50 кГц обеспечивает мгновенный отклик системы.
- Стабильность питания датчика — стабилизированный выход 5 В с нагрузочной способностью до 300 мА.
- Совместимость — широкая поддержка модельного ряда преобразователей частоты INVT.
Области применения
Платы для частотных преобразователей серии EC-PG106 востребованы в следующих отраслях:
- Лифтовое оборудование — точное позиционирование кабины, плавный разгон и торможение.
- Крановое и подъёмно-транспортное оборудование — контроль положения груза.
- Станкостроение — высокоточные электроприводы подач и шпинделей.
- Ветроэнергетика — управление углом поворота гондолы и наклоном лопастей.
- Экструдеры и намотчики — синхронизация скорости и позиции.
- Упаковочное и фасовочное оборудование — точное позиционирование рабочих органов.
|
Тип платы
|
Адаптер абсолютного энкодера
|
|
Поддерживаемые протоколы
|
EnDat 2.1, SSI
|
|
Входной сигнал
|
Дифференциальный синусоидальный A и B, ~1 Vpp
|
|
Частотный диапазон входного сигнала
|
0–50 кГц
|
|
Коэффициент деления частоты
|
1 (без переключателя)
|
|
Выходное напряжение питания датчика
|
5 В ±5%
|
|
Максимальный выходной ток
|
300 мА
|
|
Передача данных
|
Положение, скорость, диагностическая информация по протоколу EnDat 2.1
|
