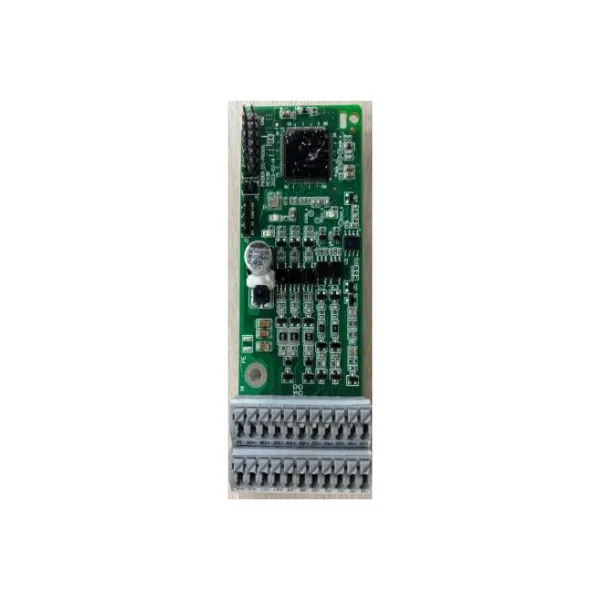

PG-плата EC-PG508-05B (Применимо для серий: GD350/GD350A/GD350-19)
Плата датчика обратной связи EC-PG508-05B представляет собой модуль расширения для преобразователей частоты INVT, обеспечивающий поддержку абсолютных энкодеров с протоколом EnDat 2.2. Устройство позволяет реализовать замкнутые системы управления с высокоточным позиционированием ротора без процедуры поиска начального положения.
Ключевые особенности
- Абсолютное позиционирование — в отличие от инкрементальных плат (например, EC-PG501), EC-PG508-05B определяет точное положение ротора сразу после подачи питания, без прохождения «нулевой метки» (Z-импульса). Это исключительно важно для механизмов, где недопустим стартовый рывок или потеря позиции после отключения энергии.
- Протокол EnDat 2.2 — высокая скорость цифрового обмена данными, что делает плату пригодной для сервоприложений и высокодинамичных систем с жесткими требованиями к быстродействию.
- Помехоустойчивость — цифровая передача по EnDat значительно менее восприимчива к электромагнитным помехам по сравнению с аналоговыми сигналами Sin/Cos, что повышает надежность работы в промышленных условиях.
- Делитель частоты — встроенный выход деления частоты (Frequency Division Output) для передачи данных о положении на внешний контроллер (ПЛК).
Применение
EC-PG508-05B устанавливается в преобразователи частоты серии GD350 и востребована в задачах, требующих прецизионного контроля положения или скорости: подъёмно-транспортное оборудование, намоточные и размоточные механизмы, позиционные приводы, станки с ЧПУ, упаковочные линии и другие системы, где критична синхронизация и отсутствие дрейфа положения.
Примечание
Модель EC-PG508-05B относится к обновлённой серии модулей расширения INVT и заменяет предыдущую версию EC-PG508-05.
|
Параметр
|
Значение
|
|
Тип энкодера
|
Абсолютный, протокол EnDat 2.2
|
|
Напряжение питания энкодера
|
5 В DC (маркировка «05»)
|
|
Интерфейс подключения
|
Разъем DB15 (High Density)
|
|
Совместимость
|
Серия GD350 (500-я серия плат)
|
|
Режимы управления
|
V/F+PG, SVC+PG, TQC+PG, абсолютный энкодер
|
|
Степень защиты
|
IP20
|
|
Рабочая температура
|
от –10 до +50 °C
|
|
Производитель
|
INVT
|
