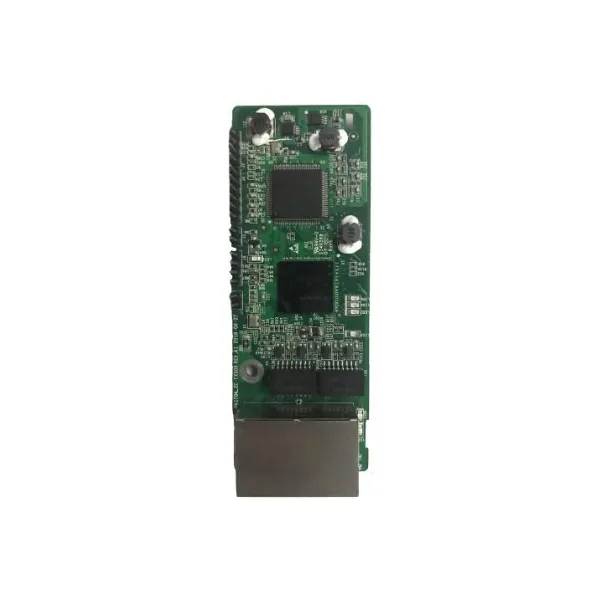

Модуль адаптера PROFINET EC-TX509-U8 представляет собой плату расширения, обеспечивающую интеграцию преобразователей частоты INVT в промышленную сеть PROFINET
EC-TX509-U8 — Коммуникационная плата PROFINET для преобразователей частоты INVT
Модуль адаптера PROFINET EC-TX509-U8 представляет собой плату расширения, обеспечивающую интеграцию преобразователей частоты INVT в промышленную сеть PROFINET. Устройство реализует обмен данными между ПЧ и ведущим устройством сети (PLC-контроллером) по стандартному протоколу PROFINET RT.
Плата является прямым функциональным замещением для модулей предыдущих ревизий:
Относится к обновленной серии адаптеров INVT.
Поддерживаемые модели ПЧ
|
Модель ПЧ
|
Совместимость
|
|
GD270
|
Требуется обновление ПО
|
|
GD350
|
Только для нового типа плат управления
|
|
GD350-19
|
Не совместимо
|
Поддерживает до восьми протоколов, включая PROFINET, EtherCAT, EtherNet/IP, Modbus TCP, EtherNet UDP и PowerLink, с планируемой в будущем поддержкой коммуникационных протоколов BACnet/IP и CC-Link IE.
Описание протоколов
PROFINET
- Поддержка протокола PROFINET: плата поддерживает устройства PROFINET IO, протокол резервирования среды (MRP) и протокол системного резервирования (S2). Комплектуется GSDML-файлом конфигурации подчиненного устройства (slave) для обмена данными с ПЛК Siemens и другими ведущими устройствами (master).
- Базовое управление ПЧ: обеспечивает выполнение основных операций, таких как чтение и запись технологических переменных (процессных данных), чтение параметров состояния, а также чтение и запись функциональных кодов (параметров ПЧ). Данная коммуникационная карта поддерживает до 32 каналов ввода-вывода (IO).
- Топологии сети: подходит для построения сетей с топологией «линия», «звезда» и «кольцо».
EtherCAT
- Поддержка профилей: поддерживаются протоколы CiA301 и CiA402 (CoE — CANopen over EtherCAT). Комплектуется XML-файлом конфигурации подчиненного устройства для обмена данными с ПЛК Beckhoff, контроллерами INVT серии AX и другими ведущими устройствами.
- Передача данных: поддерживаются сервисы циклического (PDO) и ациклического (SDO) обмена, словари объектов пользователя (определяемые производителем), а также чтение/запись функциональных кодов ПЧ через SDO. Плата полностью соответствует требованиям заводской сертификации на совместимость с EtherCAT.
- Топологии сети: подходит для построения сетей с топологией «линия», «звезда» и «кольцо».
- Интерфейсы: плата оснащена двумя портами RJ45, предназначенными для входящего (IN) и исходящего (OUT) кабелей.
PowerLink
- Поддержка профилей: поддерживается профиль CiA402. Комплектуется XDD-файлом конфигурации подчиненного устройства для обмена данными с ПЛК B&R и другими ведущими устройствами.
- Передача данных: поддерживаются сервисы циклического (PDO) и ациклического (SDO) обмена, словари объектов пользователя (определяемые производителем), а также чтение/запись функциональных кодов ПЧ через SDO.
- Топологии сети: подходит для построения сетей с топологией «линия» и «звезда».
EtherNet/IP
- Поддержка стандартов: соответствует стандартам ODVA и поддерживает протокол кольцевого резервирования DLR. При конфигурации с помощью EDS-файла подчиненного устройства обеспечивает обмен данными с ПЛК Rockwell и другими ведущими устройствами.
- Базовое управление ПЧ: обеспечивает выполнение основных операций, таких как чтение и запись технологических переменных (процессных данных), чтение параметров состояния, а также чтение и запись функциональных кодов. Данная коммуникационная карта поддерживает до 32 каналов ввода-вывода (IO).
- Топологии сети: подходит для построения сетей с топологией «линия», «звезда» и «кольцо».
Modbus TCP
- Поддержка протокола Modbus TCP: плата работает в режиме подчиненного устройства (slave). Ведомая станция Modbus TCP может одновременно обмениваться данными с несколькими ведущими устройствами (master). Поддерживается связь с ПЛК Schneider, контроллерами INVT серии AX и другими ведущими станциями.
- Базовое управление ПЧ: обеспечивает выполнение основных операций, таких как чтение и запись технологических переменных (процессных данных), чтение параметров состояния, а также чтение и запись функциональных кодов (параметров ПЧ).
- Топологии сети: подходит для построения сетей с топологией «линия» и «звезда».
EtherNet UDP
- Поддержка протокола INVT Ethernet: обеспечивает подключение к программному обеспечению INVT Workshop для реализации функций мониторинга и работы со встроенным осциллографом. Позволяет осуществлять сетевой мониторинг конфигураций с несколькими картами расширения.
- Топологии сети: подходит для построения сетей с топологией «линия» и «звезда».
PROFINET + EtherNet UDP
- Одновременная работа: поддерживает параллельное ведение связи по протоколам PROFINET и EtherNet UDP в рамках одной физической сети.
EtherCAT + EtherNet UDP
- Одновременная работа: поддерживает параллельное ведение связи по протоколам EtherCAT и EtherNet UDP в рамках одной физической сети. При этом обязательным условием является постоянное нахождение сети EtherCAT в режиме онлайн (активном состоянии соединения).
Выбор протокола (на примере GD350)
|
Код функции
|
Протокол
|
Значение
|
|
P16.00
|
PROFINET
|
0 (Заводская настройка)
|
|
EtherCAT
|
1
|
|
PowerLink
|
2
|
|
EtherNet IP
|
3
|
|
Modbus TCP
|
4
|
|
EtherNet UDP
|
5
|
|
PROFINET + EtherNet UDP
|
6
|
|
EtherCAT + EtherNet UDP
|
7
|
|
Зарезервировано (Reserved)
|
8–15
|
ВНИМАНИЕ!
Данная информация актуальна на 7.10.2026
На данный момент данная карта может работать только с GD270 и GD350A. Для GD270 доступен только PROFINET. Для GD350A все протоколы.
Версии программного обеспечения ПЧ должны быть: GD270 (1.07) и GD350A (3.10 и новее)
Ранее выпущенные ПЧ GD270 поддерживают софт 1.07.
Ранее выпущенные ПЧ GD350A НЕ поддерживают софт 3.10
|
Тип устройства
|
Плата расширения (коммуникационный модуль)
|
|
Производитель
|
INVT
|
|
Интерфейсы
|
RS-485, PROFINET RT
|
|
Ширина, мм
|
39
|
|
Глубина, мм
|
108
|
|
Степень защиты
|
IP20
|
|
Диапазон рабочих температур, °C
|
−10 … +50
|
