Плата коммуникационная EC-TX511B (Применимо для серий: GD350 / GD350-19)

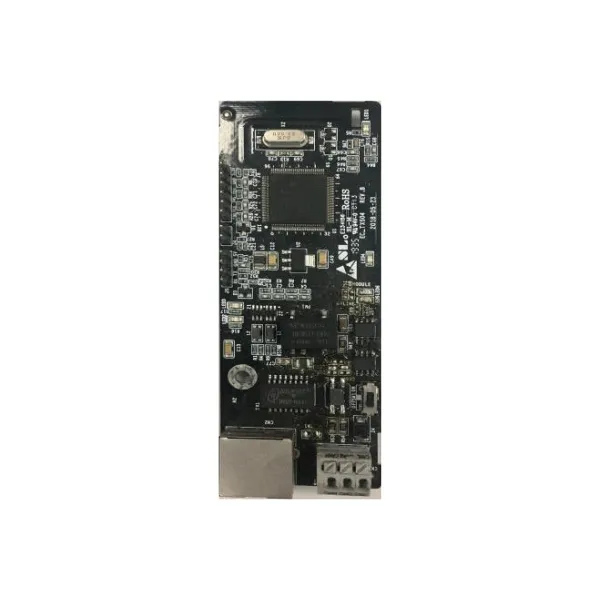

EC-TX511B (CAN) — коммуникационная плата расширения CAN для преобразователей частоты INVT серий GD350 / GD350-19
Назначение
Модуль адаптера EC-TX511B(CAN) — опциональная интерфейсная плата, обеспечивающая интеграцию преобразователей частоты (ПЧ) INVT серий GD350 и GD350-19 в промышленную сеть CAN. Устройство реализует физический уровень в соответствии со спецификацией CAN 2.0B, позволяя использовать ПЧ в составе распределённых систем управления с шинной топологией.
Ключевые характеристики
- Модель: EC-TX511B(CAN)
- Совместимые ПЧ: INVT GD350, GD350-19
- Спецификация физического уровня: CAN 2.0B (ISO 11898-2)
- Протокол прикладного уровня: Собственный протокол INVT, архитектура «Master / Slave» (ведущий/ведомый)
- Тип устройства: Опциональный сменный модуль расширения
- Установка: Внутренний слот расширения ПЧ
Функциональное описание
Плата EC-TX511B(CAN) реализует ведомый узел (Slave) в сетях CAN, построенных на базе фирменного протокола управления INVT с архитектурой «ведущий/подчинённый» (Master/Slave). Физический уровень выполнен в соответствии с CAN 2.0B, что обеспечивает:
- поддержку стандартного (11-бит) и расширенного (29-бит) форматов идентификаторов кадров;
- дифференциальную передачу сигналов по двухпроводной витой паре согласно ISO 11898-2 (High-Speed CAN);
- скорости передачи до **1 Мбит/с** (определяются настройками ведущего устройства и конфигурацией сети).
Модуль монтируется в соответствующий внутренний слот расширения преобразователя частоты и не требует внешнего питания — электропитание поступает от ПЧ. Управление обменом данными осуществляет ведущее устройство (PLC, промышленный контроллер, HMI-панель) по протоколу INVT, что позволяет:
- дистанционно задавать параметры частотного привода (уставки частоты, время разгона/торможения и др.);
- считывать текущие эксплуатационные параметры (выходная частота, ток, момент, температура, коды неисправностей);
- передавать команды пуска, останова, реверса и аварийного останова;
- контролировать состояние ПЧ в реальном времени.
Типовые применения
- Многодвигательные системы с централизованным управлением (конвейеры, рольганги, экструдеры).
- Интеграция частотных приводов INVT в АСУ ТП верхнего уровня.
- Замена устаревших интерфейсов связи на шину CAN в проектах модернизации промышленного оборудования.
Информация для заказа
- Код заказа: EC-TX511B(CAN)
- Производитель: INVT Electric Co., Ltd. (Shenzhen INVT Electric)
- Совместимость: Серия GD350 (все модификации), серия GD350-19 (специализированное исполнение)
- Комплектация: Модуль адаптера, краткое руководство по установке
